中国国际太阳能十项全能竞赛作品《被动式太阳能房-爱舍》

爱舍设计理念

埃舍尔的画充满着矛盾，鱼与鸟的矛盾，黑与白的矛盾，但是画中展现出来的是埃舍尔尝试着不可思议，挑战不可能的思想。随着人类社会迅速发展，环境在不断被修正，并以不断牺牲环境为前提换取人类发展。为了解决这一问题，我们从荷兰艺术家埃舍尔的画中得到灵感，想为人类建造一所更宜居和更生态的房屋。

爱舍来源于埃舍尔的名字，  Es-block是要建造以energetic, economic, econogical, easily and livable为理念的房屋。我们的双维追日系统，三位一体充电桩技术，热电联产技术，一体机等技术与房屋的设计理念完美契合，实现独建成宅，群建成城。

沈阳工程学院辽宁坤泰联队

1.团队介绍

沈阳工程学院-辽宁坤泰联队带来的国际十项全能赛作品爱舍Es-Block（图1）。爱舍系Es音译，Es是荷兰艺术家Esher（埃舍尔）名字的缩写, 爱舍的诞生受其艺术创作思维的启发。将充满矛盾空间的绘画对比人类发展与环境之间的矛盾，通过创造一套崭新技术的微能耗高能效零排放太阳能住宅解决发展与环境之间矛盾关系。用Es赋予作品以活力的、经济的、宜居的和生态的等内涵。在被动式房屋技术基础上采用的模块化创新：即建筑模块化、结构模块化、能源模块化和智能模块化(图2)。

图1爱舍模型图

Fig.1 Es-Block model

图2模块化工厂化整体施工吊装现场

Fig.2 Modularand Industrialized construction hoisting site

2. 创新

2.1建筑设计

独创了三层空间设计方法，即“天上光能、地下生态、中间层建筑房屋”。顶层太阳能高效利用设计，底层宅院的绿化、雨水回收、潜流湿地等生态圈设计，中间层被动房低能耗建筑设计。

2.2工程技术

（1）原创爱舍数据管控智能控制一体机技术。

（2）二维追日光伏建筑一体化技术，解决了建筑设计受限于太阳能板采光的矛盾，经过实验对比光伏发电创新系统“双维追日+优化器+N型双面发电光伏板”比普通固定支架式发电量平均提高70%以上的发电量。

（3）储能分级互补充技术提高电储能充电效率70%以上，光伏电热联产+300L水箱+空气源热泵+300L水箱热储能效率达到90%以上。

（4）三位一体微能源系统，用房子为载体，把太阳能、储能与电动汽车储能进行一体机智能调度，开创了用太阳能微能源体系实现低成本微能耗零排放太阳能房创新技术。

（5）电热联产、空气源热泵双级水箱高效制备热水技术。空气热源泵、双维追日光伏热电联产和灰水热回收技术，三者相辅相成。

3. 技术展示

3.1外墙（图3、图4）

（1）100mm厚ALC墙板

（2）250mm厚岩棉保温带

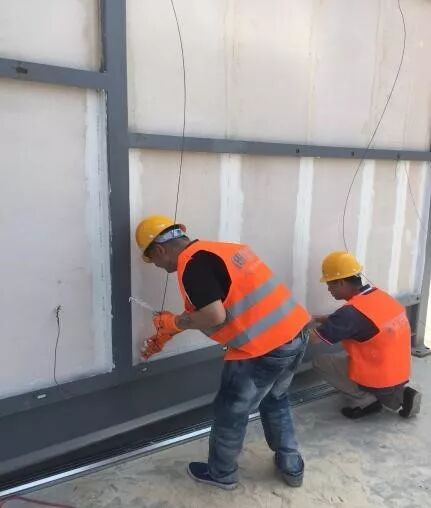

图3 室外隔汽膜

          Fig.3 Outdoor air permeable filmpaste

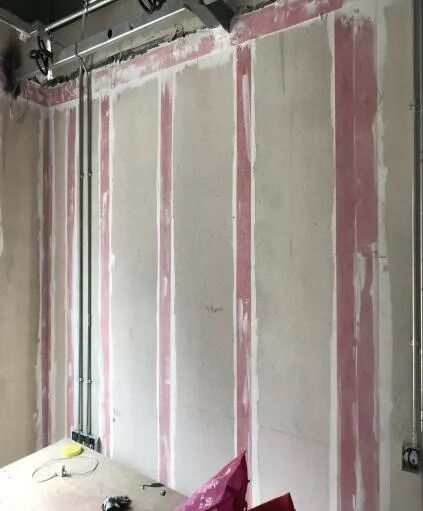

图4 室内隔汽膜

Fig.4 Stickup of interior vapour membrane

3.2 门窗

采用防水隔汽膜、防水透汽膜和专用粘接剂组成的门窗洞口密封系统进行气密性处理。爱舍将以其低能耗被动房建筑、高能效太阳能利用技术、零碳排放创新住宅为人类提供一种新的生活方式。
